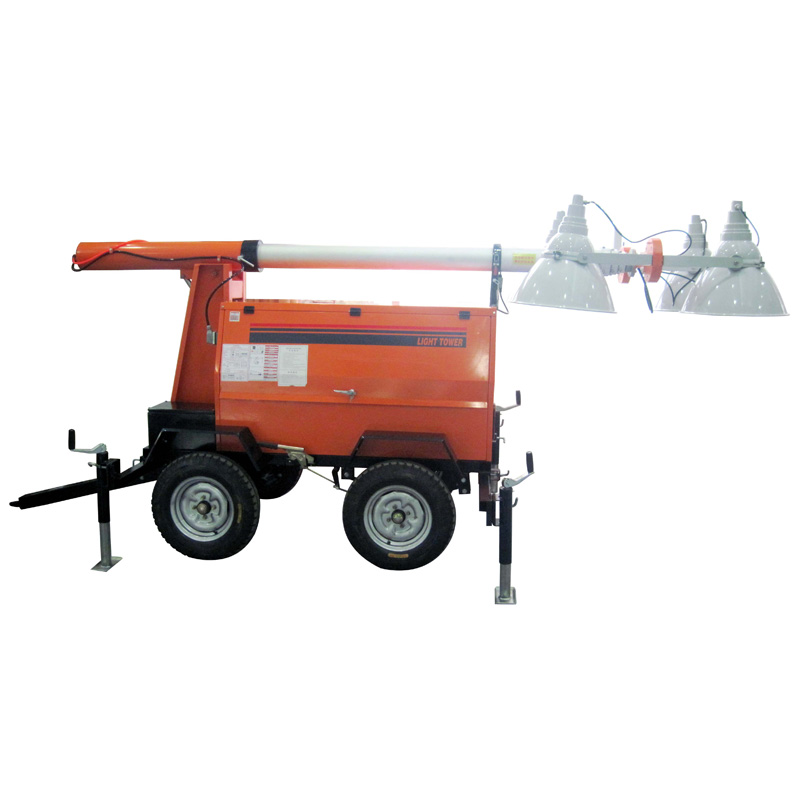

獨特的橢圓形燈罩設計使光線能直線射出，為工地提供最佳的照明效果。不需任何工具，每盞燈均可獨立調校?？焖俚碾娫催B接為運輸前的準備更簡易的拆卸?？?60度旋轉的主桅桿允許在升高后，根據不同需要，對光線進行調節。緊湊、加強型的燈塔提供非凡的照明,加的設計,使運輸變得輕松容易。強型及拖車式的燈塔特點是緊湊及輕巧
   附加優點：
     ＋加大的油箱允許機器可連續68小時不停作業。
     ＋機器主體外殼帶上鎖功能，并經粉末涂料處理，能全天候保護主體內的所有軟件。主桅桿及燈罩是經鍍鋅處理，提供卓越的防腐蝕效果。
     ＋機器本身帶四個經鍍鋅處理的千斤頂支撐架，不管在高低不平的工地、抑或強風下，亦能提供可靠及平衡的支持。
     ＋獨立的發動機控制平臺為保護發動機提供全面的檢測，為日常養護帶來極大方便。
     ＋可靠的1500轉/分鐘柴油發動機增加工作壽命，甚至在寒冷天氣下，啟動依然輕松。發動機的副加油箱為114L ,等低油量及冷卻液溫度過高的情況下自動關閉發動機，從而確保發動機不受損壞。
     ＋配置齊全的托架適合高速公路上使用，并提供組合式樞軸銷/球形栓，１３寸輪胎，４個千斤頂支撐架等等。



額定電壓		AC220V
光源類型		碘鎢燈、金鹵燈
燈泡	燈頭功率	4x1000W
發電機組額定輸出電壓		AC220V
發電機		可根據客戶需要配置
最大拖行速度		60km/h
最大抗風等級		8級
最大升降高度		9.6米
防護等級		IP65
外形尺寸		根據配置而定
重量		根據配置而定



       1、安裝U型支架
         打開車體側門,拆除車體尾部安裝位置上的內六角螺釘。將U型支架豎立在車體尾部的安裝位置,U型支架的定位銷位于左側。用內六角螺釘將U型支架固定在車體尾部。
       2、安裝拖桿
         用支撐物將車體前部頂起,然后打開車體側門。用扳手將車體內部固定L型支架的螺栓擰下,然后抽出L型支架。將拖桿插入車體,用螺栓固定在車體內部,隨后放下前支撐腳,調節支撐腳到合適高度,然后插上固定銷。將車廂內部的鎖鏈取出,掛在車廂底部?jì)啥说蔫F環上,隨后用鎖鏈鉤住拖桿的掛鉤;最后移出支撐物。
       3、安裝后支撐腳
         拔掉車廂尾部?jì)蓚裙潭ê笾文_的插銷,拔出支撐腳到合適位置,然后插上固定銷。搖動搖桿調整后支撐腳高度,使車輪離地,車體重量落在支撐腳上。
       4、安裝燈塔升降桿
        將燈塔升降桿抬到車體頂部,放置到U型支架內,保證U型支架內的插銷插入升降桿上的定位孔。將升降桿上的六芯電纜、四芯電纜分別通過車體上的大、小葛蘭接頭引入車體,并按照圖示將電纜線接好,注意電纜線的一一對應關系;安裝時注意上好填料,擰緊葛蘭接頭,保證密封效果。安裝兩根電纜線時,應注意在車體外面留有15-20CM的余量,以免升降桿升降時電纜線受力。
     5、安裝鋼絲繩
       取下車體前端滑輪上面的兩個定位銷和升降桿前端的滑輪和定位銷。將車體內絞盤上的鋼絲繩穿過車體底部滑輪位置的方孔,從滑輪下槽部位拉出,然后從升降桿前部取下的滑輪繞過,并將滑輪安裝在升降桿的前端位置,再將鋼絲繩拉回到車體底部滑輪的上部孔位并用銷軸將鋼絲繩固定。注意保證鋼絲繩前端的夾頭方向朝向,并保證處于夾緊狀態,不可松動。安裝升降桿前部滑輪的上方孔位的銷軸,防止滑輪上鋼絲繩脫落。
     6、安裝燈頭
       擰下升降桿頂部橫梁固定燈頭的螺栓;然后調節四個燈頭的安裝支架致水平位置。將四個燈頭依次固定在橫梁上。將四個燈頭的輸入電纜線接入升降桿頂部的接線盒中,按圖示要求接好線;注意四個燈頭的接線順序。
    7、拉開所有的橫桿直到定位梢自動插上，將支撐腳撐起使撐腳和地面牢牢接觸以抗強風.

    注意：如果橫桿沒有完全展開或支撐腳沒有牢牢接觸地面，嚴禁升起燈桿，支撐腳受損或有缺陷順要更換，地面軟的，不平的，支撐腳要加硬質墊塊以分散重量，如果風大就降低燈桿高度，燈桿杠翻倒可能導致嚴重傷害甚至死亡）
    8、松開杠桿支架上的螺栓，搖動拖桿上的絞盤機直到燈桿立直，隨后將燈桿底端的安全插銷鎖緊
    9、起動投光燈，發電機，運行燈塔照明功能
      A 檢查柴油機和機油位置和水箱水的位置，如果油箱是空的請排光油管內的空氣。起動柴油機請參考操作手冊
        注意：請查檢是否接好所有地線，特別安全措施，打地線桿，將地線牢固接到桿和車架上
      B 起動柴油機前，確?？臻_(kāi)在OFF（關）的位置將電門鎖打到起動位置，控制器通電，按控制器上的起動按控就可以起動柴油機，直到柴油機動行平穩
      C 將主斷路器（燈具的總控制開關）按到ON（開）的位置
      D 將全部的斷路器（燈具的控制開關）分別按到ON（開）的位置，直到所有的燈都亮。燈具的起動時間約5-10分鐘，為氣體放電燈金鹵燈。
   10、關閉燈塔照明功能，停下柴油機，降下燈塔
      A 關閉每臺燈對應的斷路器（燈具的控制開關）到OFF（關）的位置，再將總主斷路器（燈具的總控制開關）打到OFF（關）的位置
      B 按控制器上 STOP（停），停下柴油機
        注意：如果任一斷路器（燈具的的控制開關）處在ON（開）的位置，不要停下柴油發電機
      C 將燈桿上的絞盤機返回旋轉，燈桿回收
      D 松開安全鎖，交反向搖動拖桿上的絞盤機，燈桿緩慢倒下，并平穩慢倒下放在燈桿支架上，并插上螺栓。
       注意：燈桿放在支架上后要檢查固定插銷是否插到燈桿上，以防燈桿移動
    11、移動燈塔
        燈可以?huà)煸谲?chē)后移動，或拿下橫桿放在箱內移動，確保前頭拖桿鎖緊，將橫桿和支撐腳完全收回直到定位銷自動鎖上
        注意：至少等燈滅后十五分鐘再移動燈塔，如果燈處在熾熱情況下移動燈塔可能造成燈泡的破裂

       1、調節三個支撐腳高度,使水平儀水滴至中間位置。
       2、給發電機組加注燃油、機油按照發電機組說明書要求加注燃油、機油。
       3、啟動發電機組按照發電機組說明書啟動發電機組。
          發電機組啟動后必須將車體兩個側門打開,以利于空氣對流。
       4、升起伸縮桿的檢查工作根據照明要求,調整燈頭照射角度;調節照射角度。
          取下車體前部的固定銷。
          檢查燈塔頂部13米的高度內沒有任何障礙物。
          檢查鋼絲繩完好情況;檢查所有的固定銷、螺栓安全鎖定。
          升降桿最大升起高度為9米。
       5、打開燈具,進行照明扳動控制面板上的四個照明開關,點燃燈具進行照明;燈泡啟動時間約為10分鐘;10分鐘后燈泡完全啟動。關閉燈具再次啟動時,應等待20分鐘左右,等燈泡完全冷卻后,才能再次啟動。
       6、關閉燈具使用完后,應首先關閉燈具。打開車體操作面板,關閉四盞燈具。
       7、降下伸縮桿。
          檢查升降桿放倒方向,無人員活動。
          將固定升降桿的固定銷取下。
          升降桿緩慢放倒。
          當升降桿桿放到位時。
          將車體尾端的固定銷上好,防止移動時升降桿滑動。
       8、關閉發電機組
          關閉發電機組。
          關閉車體兩個側門。
       9、將車體連接到拖車
          將車體前端與拖車連接。
          收起三個支撐腳,并用鎖銷固定好。
          取出車廂內部的車燈連接線與拖車接好即可將燈塔拖到指定地點。

     注意 : 在操作之前，請仔細閱讀說明書上的操作指示
     危險 : 嚴禁在電線附近升起燈塔，觸到電線，可能導致嚴重的傷害甚至死亡

維護保養
       ⑴、 每次使用前應進行燈具表面清潔；
       ⑵、 在每次使用時應檢查機油；
       ⑶、 機油的更換應在首次使用1個月（或250小時后），今后每6個月應進行更換機油，更換過程如下∶
          1. 打開機油尺，旋開泄油螺釘，排出機油。熱機下放油，可以放得更快、更徹底。
          2. 裝好泄油螺釘并旋緊。
          3. 加注推薦機油至機油上限。
          4. 裝好機油塞尺。請用肥皂和清水清洗雙手。
       ⑷、 空氣濾清器，在每次使用時應檢查，每隔1個月或使用50小時后應清洗，若灰塵較多環境下使用應每隔1個月就應清洗，過程如下；
          1. 打開空濾器蓋。檢查空氣濾芯是否干凈和處于良好狀態。
          2. 如果空濾芯臟了，拆下來并清洗，必要時應更換。用濕肥皂水或溶劑中清洗并擠干。
          3. 清洗完后，裝回濾芯和空濾器蓋。
   注意：
       拆下空濾器后請勿開機，否則灰塵等會(huì )通過化油器并進入發動機，從而加速發動機的磨損。
       ⑸、 濾油器杯每隔3個月清洗，過程如下；
          1. 將燃油閥打開至OFF位置，逆時針?lè )较虼蜷_(kāi)濾油杯，取下O型環及濾網。
          2. 用溶劑清洗濾油杯，濾網和O形環。
          3. 更換橡皮襯墊，然后旋緊濾油杯。
          4. 檢查燃油濾清器是否骯臟或堵塞，如無法清洗，通過經銷店更換燃油濾清器。
       ⑹、 火花塞每隔3個月清洗，每隔1年給予更換，清洗過程如下；
          1. 卸下火花塞帽。
          2. 卸下火花塞。
          3. 清理積碳。
          4. 測量火花塞間隙。
          5. 裝好火花塞及火花塞帽。
       ⑺、 升降桅桿，每隔6個月清洗，若灰塵較多環境下使用應每隔1個月就應清洗。
故障排除
       1.   發動機不起動
         首先檢查油箱內是否有燃油？如沒有，請添加燃油，
         檢查發動機開關是否有接通？如沒有，接通發動機開關。
         檢查機油是否足夠？如不夠添加機油。
         檢查火花塞是否良好？如不是，清理并調節火花塞并裝回，必要時要更換火花塞。
         若還是不起動，則告知本公司。由本公司專業技術人員維修。
       2.   無電壓輸出
         首先檢查交流斷路器是否有接通？如沒有，接通交流斷路器。
         檢查負載電器是否有故障。有故障，更換設備或維修。
         若還是無電壓輸出，則告知本公司。由本公司專業技術人員維修。
       3.   所有對燈塔非正常照明過程中，在操作燈塔或檢查，維修時，均需停下發電機在測電路前要停下發電機
            換燈具前停下發電機
            換整流器停下發電機
            在維修電路問題前要特別注意以下問題：
            車架，橫桿要良好接地線，假設所有導體都是熱的，按系統單回路進行，一次操作一個步驟，斷開整流器前，先斷開主空開等30秒電容放電后，全面檢查電線和連接
